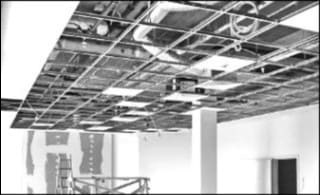

반자틀 설치 M-바 시스템의 구조

건축물의 천장에 설치 하는 것을 반자라고 하며,이 반자는 여러가지 시설을 위한 전선과 배관이 통과하는 곳이기도 합니다.따라서 미관의 정리와 단열,소음의 차단을 위하여 설치하는 천장의 반자틀에 대하여 알아 보도록 하겠습니다.



1.반자를 설치하는 목적

① 천장에 통과하는 설치물의 미관상의 차폐

② 소음과 열의 차단효과

③ 분진등의 방지효과

2.반자틀 M-바시스템의 구조

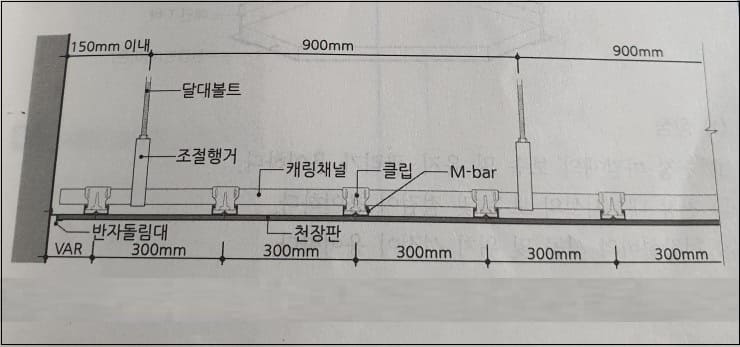

① 달대볼트

주변부의 단부로부터 150mm이내에 배치하고 간격은 900mm정도로 하며,

천장의 깊이가 1.5m이상인 경우에는 가로,세로 1.8m정도의 간격으로 흔들림 방지용 보강대를 설치해야 합니다.







② 천장판

300mm이내의 간격으로 접합용 나사로 고정하며,각 나사의 위치가 일직선이 되도록 설치.

3.M-바 시스템의 사용 용도

① 조절행거

캐링채널과 달볼트의 연결.

② 클립

M바와 캐링채널의 연결.







③ 싱글 M-바

천장판의 중간 부분.

④ 더블 M-바

천장판의 연결부분.

4.반자틀 단계별 시공순서

① 4단계 시공순서

앵커설치 → 달대설치  → 천장틀설치 → 텍스 붙이기.

② 5단계 시공순서

인서트 → 행거볼트 → 캐링체널 → M-바 → 석고보드 붙이기.







③ 8단계 시공순서

인서트 → 달볼트 → 조절행거 → 벽 반자돌림대 → 캐링체널 → 클립 → M-바 → 천장판 시공.



이상으로 반자틀 설치 구조에 대하여 알아 보았습니다.끝.
