옥내소화전 토출량

건물 화재 발생시 옥내소화전은 초기진압의 필수적인 시설로서 소화전에서 분사되는 물의 양에 대하여 알아 보도록 하겠습니다.





<옥내소화전의 필요성>

옥내소화전은 건물 내부에 설치되는 고정식 소화설비로, 화재 발생시 신속한 초기 대응을 가능하게 합니다.

소화기와 달리 호스와 노즐을 통해 지속적으로 물을 분사할 수 있어 대형 화재에도 효과적으로 대응할수 있는 시설입니다.







옥내소화전은 크게 제1종과 제2종으로 구분되며, 제1종은 대규모 건물에, 제2종은 상대적으로 작은 시설에 설치됩니다.





<토출량 계산 방법>

옥내소화전의 토출량은 화재 진압 능력을 결정하는 요소입니다.

기본적인 계산 방법은  한 층에 설치된 소화전 개수(N)에 130ℓ/분을 곱하면 됩니다.



예를 들어 한 건물의 층마다 2개의 옥내소화전이 설치되어 있다면, 필요한 토출량은?

 2개(소화전 개수) × 130ℓ/분 = 260ℓ/분

중요한 점은 2개 이상의 소화전을 동시에 사용할 경우에도 각 노즐 선단의 방수압력이 0.17MPa 이상을 유지해야 하며, 최소 130ℓ/분 이상의 방수량이 보장되어야 한다는 것입니다.







<수원과 방사량>

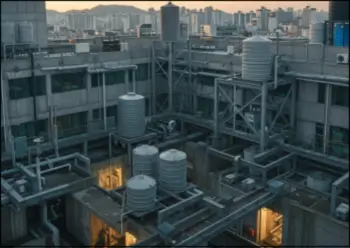

옥내소화전은 다양한 수원에서 물을 공급받아 화재시 사용하게 되는데요, 주로 옥상수조, 지하수조 또는 송수관을 통한 수원이 활용됩니다.

소방 법규의 규정에 따르면 29층 이하의 건물에서는 최소 20분 이상 지속적인 방수가 가능한 양의 수원을 확보해야 합니다.





층수에 따른 수원의 용량 계산(1개의소화전 토출량이 130ℓ/분인 경우)

① 29층 이하

 필요 수원량  ☞  분당 토출량 × 20분

 130ℓ/분 × 20분 = 2,600ℓ의 수원 필요.



② 30층~49층이하

 130ℓ/분 × 40분 = 5,200ℓ의 수원필요.



③ 50층이상

 130ℓ/분 × 60분 =7,800ℓ의 수원이 필요합니다.

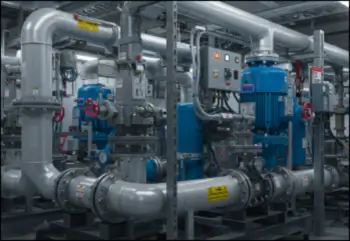

고층 건물의 경우 수압 유지를 위해 충압펌프를 설치하여 적절한 압력을 유지합니다.

또한 방수압력은 노즐 선단에서 0.7MPa를 초과하지 않도록 설계되어야 하며, 이를 초과할 경우 사용자의 안전을 위해 감압장치를 설치해야 합니다.





<제1종 과 제2종 소화전의 비교>

옥내소화전은 용도와 규모에 따라 제1종과 제2종으로 구분됩니다.

구분	제1종 소화전	제2종 소화전
설치대상	고층 · 대형건물	소규모시설
방수능력	강력한 방수능력	상대적으로 약함
펌프요구사항	전용펌프	필수 수압만으로 작동가능
호스길이	최대20m	최대15m
노즐종류	조절형	단순형
사용난이도	전문지식필요	간편한 조작



제1종 소화전은 대형 건물에서 효과적인 화재 진압을 위해 강력한 방수 능력을 갖추고 있습니다.

반면 제2종 소화전은 소규모 시설에서 간편하게 사용할 수 있도록 설계되었습니다.







이상으로 소화전의 토출량과 수원에 대하여 알아 보았습니다.끝.
